Jak funguje infračervené vytápění? Fyzika sálavého tepla polopatě
Infračervené vytápění bývá často popisováno jako revoluční nebo moderní technologie. Ve skutečnosti však jde o nejstarší a nejpřirozenější způsob šíření tepla ve vesmíru – přesně takhle totiž Slunce ohřívá naši Zemi přes chladný vzduchoprázdný vesmír. Jaká je přesná fyzikální podstata infračervení, čím se liší jednotlivá pásma záření a proč reaguje na sálání lidské tělo úplně jinak než na teplý vzduch z radiátoru?
BÚ
Fyzikálně-technický pohled
Tento článek objasňuje fyzikální termodynamiku bez marketingových okras. Vychází ze základních zákonů vyzařování černého tělesa (Planckův a Stefan-Boltzmannův zákon) převedených do srozumitelného jazyka pro každého majitele nemovitosti.
1. Elektromagnetické spektrum: Kde leží infračervené záření?
Svět kolem nás je propleten elektromagnetickým vlněním. Naše oči vidí pouze velmi úzkou část tohoto spektra – tzv. viditelné světlo v rozsahu vlnových délek přibližně od 380 nm (fialová) do 780 nm (červená).
Hned za červenou hranicí viditelného světla začíná neviditelné pásmo – infračervené záření (Infrared / IR). Dosahuje vlnových délek od 780 nm až po 1 mm, kde plynule přechází v mikrovlnné záření. Všechny objekty v našem vesmíru, jejichž teplota je vyšší než absolutní nula (-273,15 °C), nepřetržitě vyzařují infračervené vlnění. Vyzařujete ho vy, vaše židle, stěny místnosti i topný obraz.
Obrázek 1: Jaký je rozdíl mezi infračerveným zářením a ultrafialovým zářením? Markantní, tedy opravdu razantní. IR záření a UV záření sice spojuje společný jmenovatel, kterým je Slunce, jenž je jejich zdrojem, avšak pokud zvážíme vliv obou záření ze zdravotního hlediska – zjistíme, že si tyto dva typy záření nemohou být vzdálenější. Tam totiž, kde infrazáření má velmi pozitivní zdravotní účinky na lidské tělo, je ultrafialové záření ve vyšší míře škodlivé a může způsobit vysychání kůže, alergické reakce a tvorbu pigmentových skvrn. Proto je více než důležité tyto dva typy záření nezaměňovat!
Čím vyšší je povrchová teplota objektu, tím kratší je vlnová délka záření a tím vyšší energii vlny nesou. Slunce s povrchovou teplotou kolem 5 500 °C vyzařuje intenzivní směs viditelného světla, UV záření a všech pásem IR. Nástěnný topný obraz s teplým povrchem kolem 90 °C naopak generuje čisté, dlouhovlnné infračervené záření, které nesvítí a nepálí.
2. Rozdělení IR spektra: Rozdíl mezi IR-A, IR-B a IR-C vlněním
Pro účely vytápění je naprosto klíčové rozlišovat tři základní sub-pásma infračerveného záření. Každé z nich má zásadně odlišné fyzikální vlastnosti i využití:
| Pásmo záření | Vlnová délka (λ) | Teplota zdroje | Typické využití a vlastnosti |
|---|---|---|---|
| IR-A (Krátkovlnné) | 0,78 – 1,4 µm | nad 1 200 °C | Křemíkové a halogenové terasové zářiče. Viditelně svítí červeně. Intenzivní, bodové teplo pronikající hluboko do tkáně. Nevhodné pro trvalé vytápění interiéru. |
| IR-B (Středněvlnné) | 1,4 – 3,0 µm | 300 – 800 °C | Průmyslové zářiče, infrasauny, rychlé dílenské ohřívače. Jemně oranžově svítí nebo tmavě sálá. Rychlý nárůst teploty. |
| IR-C (Dlouhovlnné) | 3,0 – 1 000 µm | 20 – 100 °C | Interiérové topné obrazy a infrapanely, kachlová kamna. Zcela neviditelné záření. Vytváří měkké, přirozené teplo absorbované povrchy. |
Fyzikální klíč k interiéru: Pásmo IR-C
Interiérové infrapanely a topné obrazy fungují výhradně v dlouhovlnném pásmu IR-C. Vlnové délky kolem 8–10 µm odpovídají přirozenému záření, které vyzařuje lidské tělo o teplotě 37 °C. Proto je toto teplo podvědomě vnímáno jako mimořádně příjemné a zklidňující.
3. Dva světy termodynamiky: Vedení, proudění (konvekce) a sálání
V teplárenské fyzice existují tři způsoby přenosu tepelné energie:
- Vedení (Kondukce): Přenos tepla přímým dotykem dvou těles (např. bose chůze po teplé podlaze).
- Proudění (Konvekce): Přenos tepla prostřednictvím tekoucího média – nejčastěji vzduchu. Teplovodní radiátory zahřejí vzduch, ten se rozpíná, stoupá nahoru a vytváří koloběh. Vzduch je zde teplonosným médiem.
- Sálání (Radiace): Přenos tepla elektromagnetickými vlnami bez potřeby jakéhokoliv média. Vlny šířené rychlostí světla procházejí vzduchem, aniž by ho ohřívaly. Energie se promění v teplo až ve chvíli, kdy narazí na pevný nebo kapalný objekt.
Obrázek 2: Konvekční topení používá vzduch jako nosič tepla. Sálavé vytápění ohřívá stěny a předměty přímo.
Při konvekci se vzduch stává izolačním polštářem i nosičem ztrát. U sálání je vzduch pouze pasivním prostředím – záření jim projde bez odporu a ohřeje přímo stěnu, podlahu nebo stůl.
4. Akumulace a sekundární sálání: Jak stěny vytvářejí tepelný zářič
To, co dělá infračervené vytápění v bytech a domech tak efektivním, je proces nazývaný sekundární sálání.
Když infračervené paprsky z topného obrazu dopadnou na stěny, strop a nábytek, povrchové vrstvy těchto materiálů pohltí energii (absorpce) a zahřejí se o 1–2 °C výše, než je teplota okolního vzduchu. Suchá cihlová, betonová nebo sádrokartonová zeď má značnou tepelnou kapacitu. Jakmile se stěny prohřejí, začnou samy fungovat jako velkoplošné velkokapacitní topné těleso s nízkou povrchovou teplotou.
Obrázek 3: Stěny pohltí infračervené záření a následně teplo akumulují a vyzařují zpět do prostoru.
Na rozdíl od radiátorů, kde jsou stěny studené a vzduch horký, sálavý systém vytváří situaci, kdy jsou stěny teplé a vzduch je příjemně svěží. Teplé zdivo navíc nevytváří studený tah u podlahy a přirozeně odpařuje přebytečnou vlhkost ze své konstrukce.
5. Fyziologie vnímání tepla: Proč nám stačí nižší teplota vzduchu?
Lidské tělo nevnímá teplotu prostým "teploměrem v kůži", ale složitým systémem termoreceptorů (Krauseova a Ruffiniho tělíska), které reagují na tepelnou bilanci povrchu těla. Ta je dána poměrem mezi teplem, které tělo vyzařuje do okolí, a teplem, které z okolí přijímá.
Obrázek 4: Přírodní infračervené záření - zkráceně infrazáření není však ve světě ničím novým, člověk se ho ale pomalu učí využívat v dalších a dalších oborech. Dlouhovlnné sálání stimuluje krevní oběh přímo v pokožce a vytváří pocit hlubokého tepla. Využívá se například také v inkubátorech či teráriích pro plazy.
Při konvekčním vytápění jsou stěny studené (např. 16 °C) a vzduch horký (např. 22 °C). Vaše tělo sálá svoje vlastní teplo směrem ke studeným stěnám, což vyvolává pocit chladu i přes vysokou teplotu vzduchu. Pro dosažení komfortu musíte vzduch ještě více přitopit.
Rovnice operativní teploty:
Pocitová (operativní) teplota se přibližně rovná průměru teploty vzduchu a průměrné teploty okolních ploch (stěn, nábytku, oken):
Tpocitová ≈ (Tvzduchu + Tploch) / 2
U sálavého topení mají stěny např. 21 °C a vzduch 19 °C. Výsledný pocit je 20 °C – naprosto shodný jako u konvekce s horkým vzduchem (22 °C) a studenou zdí (18 °C). Ušetříte však 15–20 % energie, protože každý 1 °C dolů na teplotě vzduchu znamená cca 6% úsporu paliva.
6. Konstrukce infrapanelu: Jak se elektrická energie mění na záření
Z fyzikálního hlediska je topný obraz nebo infrapanel elektro-tepelný převodník optimalizovaný pro maximální emisivitu v dlouhovlnném spektru.

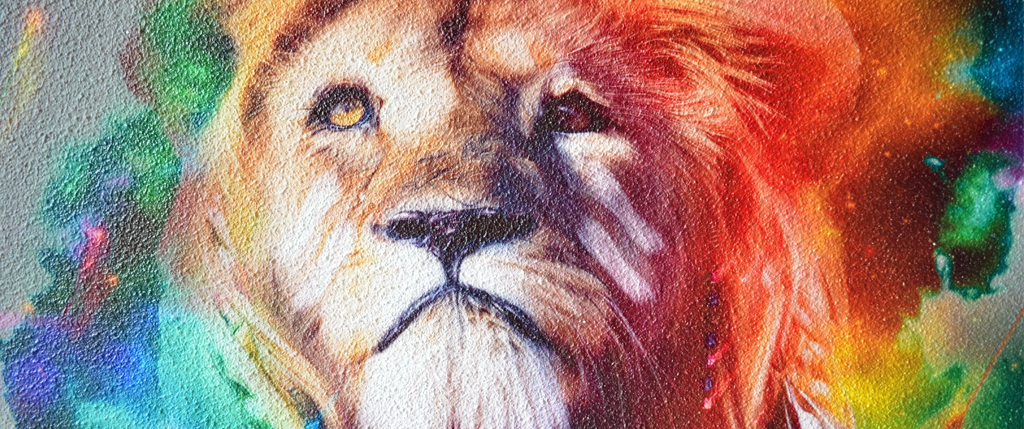

Obrázek 5: Speciální hrubý povrch má svůj zásadní účel nejen z hlediska bezpečnosti ale též efektivity, kdy každý výstupek násobí plochu a šíření infrazáření.
Klíčové součásti moderního sálavého topného obrazu tvoří:
- Topné jádro (Uhlíková neboli karbonová vlákna / krystaly): Elektrický proud prochází karbonovou strukturou s vysokým odporem. Karbon má téměř 98% účinnost přeměny elektrické energie na teplo a nabízí vysokou životnost bez degradace.
- Zadní izolační a reflexní vrstva: Vysoce účinná izolace zabraňuje odchodu tepla směřujícímu do nosné zdi a odráží záření dopředu.
- Čelní emisiologická vrstva (Speciálně strukturovaný hrubý povrch): Čelní deska s motivem obrazu má přesně definovanou **emisivitu** (schopnost vyzařovat teplo, typicky 0,92–0,96). Speciální hrubý povrch rozptyluje sálavý paprsek v širokém úhlu (až 160°).
7. Mýty a fakta o infračerveném vytápění z hlediska fyziky
Obrázek 6: Rovnoměrné rozložení tepla vytváří v místnosti stabilní mikroklima bez průvanu.
Fyzikální korekce častých omylů:
- MÝTUS: „Infrapanel neohřeje vzduch a bude mi zima, když se postavím do stínu.“
Fakta: Záření sice primárně neohřívá vzduch přímo, ale ohřáté stěny a nábytek předávají teplo vzduchu sekundárním kontaktem. Místnost se celkově vyhřeje na stabilní teplotu a v prostoru nevznikají žádné "studené stíny". - MÝTUS: „Infračervené záření je jako mikrovlnka a škodí zdraví.“
Fakta: Jedná se o hrubou neznalost spektra. Mikrovlnné záření má zcela jiné vlnové délky a mechanismus účinku. Pásmo IR-C je identické s teplem kachlových kamen nebo Sun a je pro organismus zcela přirozené. - MÝTUS: „Infrapanely porušují fyzikální zákony a mají 300% účinnost.“
Fakta: Účinnost přeměny elektřiny na teplo je u odporového topení vždy max. 100 %. Úspora sálavého vytápění nevyplývá ze zázračné účinnosti, ale z **termodynamiky pocitové teploty** (stačí topit na nižší teplotu vzduchu) a eliminace tepelných ztrát větráním.
8. Často kladené otázky (FAQ)
Je infračervené záření bezpečné pro lidské zdraví?
Ano, dlouhovlnné infračervené záření (IR-C) je zcela bezpečné. Neobsahuje žádnou UV radiaci ani ionizující záření. Podporuje mikrocirkulaci krve, nevíří prach a nevysušuje dýchací cesty.
Jaký je rozdíl mezi pásmy IR-A, IR-B a IR-C?
IR-A je krátkovlnné záření s vysokou teplotou zdroje (svítí červeně, využívá se na terasách). IR-B je středněvlnné. IR-C je dlouhovlnné neviditelné záření s nízkou povrchovou teplotou (cca 90 °C), které je určeno pro dlouhodobé, bezpečné a úsporné vytápění interiéru.
Jak probíhá přenos energie, když se neohřívá vzduch?
Infračervené paprsky prolétávají vzduchem bez jakýchkoliv ztrát. Když narazí na pevný objekt (zeď, podlahu, nábytek, člověka), rozkmitají molekuly na jeho povrchu, čímž se kinetická energie záření okamžitě promění v teplo.
Může infračervené záření procházet sklem oken ven?
Dlouhovlnné záření IR-C skrz běžné okenní sklo neprochází – sklo je pro tyto vlnové délky neprůhledné a funguje jako zrcadlo/bariéra, která teplo odráží zpět do místnosti.
